?。?）室外工程宜標注絕對標高，當無絕對標高資料時，可標注相對標高，但應與總圖一致。
城市供水壓力不足，多層建筑只能滿足下部幾層的用水而不能供到上部樓層時，為了能充分利用室外管網的壓力，常將室內給水系統分為上下兩個供水區。
?、偕a(chǎn)污水：工業生產中排出的受污染嚴重的水，由于工藝不同水質差異很大。
雨水排水系統是排除屋面雨水和雪水的。雨雪水比較清潔，可不經處理排入水體。
從公共廚房排出的含油脂的廢水，經隔油池處理排入廢水管道，沖洗汽車的廢水，也需單獨收集，局部處理后排放。還有游泳池排水等。
掌握管件的連接及連接方法并能計算出給水管道系統中所需管件是對管道圖熟悉程度的一個重要標志。在給水系統圖中，管件并無特殊圖例，這時只能根據管徑尺寸的標注和管向的變化計算出各種管件。如下表為常見的管件計算舉例。
由于鍍鋅鋼管易銹蝕、腐化水質的問題，因此給水塑料管的應用日趨廣泛，在發達國家和我國部分城市已限制鍍鋅鋼管在建筑生活給水系統中使用。
配水附件的形式較多，有早期用于洗滌盆、污水盤、洗槽上的球形閥式配水龍頭，旋轉90°即可完全開啟的旋塞式配水龍頭，用于洗臉盆、浴盆上冷熱水混合龍頭，沐浴用的蓮蓬頭，化驗盆使用的鵝頸三聯龍頭，醫院使用的腳踩龍頭，以及延時自閉式龍頭和紅外線）控制附件
檢查口－－是一個帶蓋板的開口短管。安裝在排水立管上，安裝高度從地面至檢查口中心為1.0m。
清掃口－－一般設在排水橫管上，清掃口頂與地面相平。橫管始端的清掃口與管道垂直的墻面距離不得小于0.20m。當采用管堵代替清掃口時，為了便于清通和拆裝與墻面的凈距不得小于0.4m。
識圖時，先從目錄入手，了解設計說明，根據給排水系統的編號，依照 室外管網→引入管→水表井→干管→支管→配水龍頭（或其他用水設備）→衛生潔具→潔具排水管（常設有存水彎）→排水橫管→排水立管→排出管→檢查井，順序認真細讀。然后將平面圖和系統圖結合起來，相互對照識圖。
1）查明衛生器具、用水設備（開水爐、水加熱器等）和升壓設備（水泵、水箱等）的類型、數量、安裝位置、定位尺寸。衛生器具和設備通常是用圖例畫出來的，它只能說明器具和設備的類型，而不能具體表示各部分的尺寸及構造，因此在識圖時必須結合有關詳圖或技術資料，搞清楚這些器具和設備的構造、接管方式和尺寸。
2）弄清給水引入管和污水排出管的平面位置、走向、定位尺寸，與室外給排水管網的連接形式、管徑及坡度等。
給水引入管上一般都裝有閥門，閥門若設在室外閥門井內，在平面圖上就能完整地表示出來。這時，可查明閥門的型號及距建筑物的距離。
污水排出管與室外排水總管的連接，是通過檢查井來實現的，要了解排出管的長度，即外墻至檢查井的距離。排出管在檢查井內通常采用管頂平接。

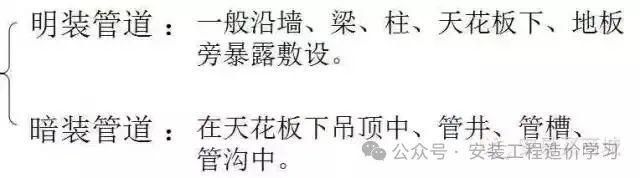

3）查明給排水干管、立管、支管的平面位置與走向、管徑尺寸及立管編號。從平面圖上可清楚地查明是明裝還是暗裝，以確定施工方法。
4）消防給水管道要查明消火栓的布置、口徑大小及消防箱的形式與位置，消火栓一般裝在消防箱內。消防箱底距地面1.10m，有明裝、暗裝和單門、雙門之分，識圖時也要注意搞清楚。
5）在給水管道上設置水表時，必須查明水表的型號、安裝位置，以及水表前后閥門的設擋情況。
6）對于室內排水管道，還要查明清通設備的布置情況，清掃口和檢查口的型號和位置。
7）對于雨水管道，要查明雨水斗的型號及布置情況，并結合詳圖搞清雨水斗與天溝的連接方式。
1）查明給水管道系統的具體走向，干管的布置方式，管徑尺寸及其變化情況，閥門的設置，引入管、干管及各支管的標高。識圖時按引入管、干管、立管、支管及用水設備的順序進行。
2）查明排水管道的具體走向，管路分支情況，管徑尺寸與橫管坡度，管道各部標高，存水彎形式，清通設備設置情況，彎頭及三通的選用等。識圖時一般按照衛生器具或排水設備的存水彎、器具排水管、橫支管、立管、排出管的順序進行。為保證水流暢通，根據管道敷設位置往往選用45°彎頭和斜三通，在分支管的變徑有時不用大小頭而用主管變徑三通。在識圖時應隨時根據有關規程和習慣做法將所需支架的數量及規格確定下來，在圖上做出標記并做好統計。明裝給水管道通常采用管卡、鉤釘固定。
包括節點圖、大樣圖、標準圖，主要是管道節點、水表、消火栓、水加熱器、開水爐、衛生器具、過墻套管、排水設備、管道支架等的安裝圖。
應預留孔洞或預埋鋼套管。DN+200，間隙用黏土填實，兩端用1：2水泥砂漿封口。
通常設在兩個位置：一是裝在引入管上，稱為進戶水表，以計量整個建筑物的用水量；二是裝在居住建筑的各戶廚房?jī)?nèi)，稱為用戶水表。
水箱的材料采用金屬（如鋼板焊制，但需作防腐處理。有條件時也可用不銹鋼板焊制）或非金屬（如塑料、玻璃鋼及鋼筋混凝土等，較耐腐蝕性，在木材多處亦可采用木材）。
室內給水管道安裝完畢后應進行水壓試驗，試驗壓力標準：生活給水0.6MPa，消防、生產給水0.9MPa。水壓試驗時，應將水表前的閥門關閉。
通常底層埋地或地溝鋪設，二層及以上多采用懸臂式角鋼支架沿墻架空鋪設，間距不大于2m。
底層為埋地或地溝鋪設，二層及以上多采用吊卡架空鋪設，吊卡間距不大于2m。
