化工廠的各種管路通稱為化工管道.無論數量、尺寸與型式如何,一般管路都由管子、管件、閥門、支吊架、儀表裝置以及其它附件所組成。其作用是按生產工藝要求把有關的化工機器和設備以及儀表裝置等連接起來,以輸送各種介質?；す艿赖姆N類繁多，其建設投資往往占化工廠全部建設投資的30％以上，但目前還沒有統一的分類方法，習慣上按如下方法分類.
為了管路安裝施工的方便，鋼管的管件已逐步走向標準化，并由專門的工廠進行生產。目前在施工中普遍使用的定型管件由沖壓彎頭，擠壓三通，頂拉焊接三通，鑄造、鍛制三通,模鍛同心或偏心異徑管、管帽等。如DN＝25—500毫米的沖壓無縫彎頭由R=1.5DN90°、R=1。5DN45°和R=1DN90°等三種。這些管件與管子都用對焊連接,所以又叫對焊管件，常用的對焊管件如圖4-3所示.
（3) 平焊法蘭。有板式平焊法蘭如圖4—7(c)和帶頸平焊法蘭如圖4—7(d）。另外承插焊法蘭見圖4—7（e),其結構形式和受力情況也類似于帶頸平焊法蘭。
板式平焊法蘭加工簡便，但剛度較差.在螺栓力作用下，法蘭易于變形,從而使密封面產生轉角易導致泄漏。故它只適用于低壓條件，且不得用于有毒、易燃易爆及較高真空度的工藝管道。帶頸平焊和承插焊法蘭都帶有頸部，由于短頸的作用,其剛度和強度比板式平焊法蘭有明顯改善,故可適用于中、低壓條件。在石油化工配管設計中，已用帶頸平焊法蘭代替板式平焊法蘭。但帶頸平焊和承插焊法蘭系采用角焊縫連接,其強度和剛度顯然不及帶頸對焊法蘭，尤其是抗疲勞強度較差，因此，它們不應使用于有頻繁的大幅度溫度循環的配管系統.
電焊鋼管是由軟鋼板條卷成管形后點焊而成的鋼管.有直焊縫和螺旋焊縫兩種類型。電焊鋼管可用于壓力不高或無嚴格要求的管路上.大直徑的電焊鋼管和螺旋縫電焊鋼管用于低壓大直徑的管路。電焊鋼管的正常工作溫度不宜超過200℃。
②無縫鋼管無縫鋼管是由圓鋼坯加熱后,經穿管機穿孔軋制而成的，或者再經過冷拔而成為外徑較小的管子，因為它沒有焊縫，故稱為無縫鋼管。無縫鋼管按制造方法的不同，又可分為熱軋無縫鋼管和冷拔無縫鋼管兩類。
圖4—7(i）為螺紋法蘭，是活套法蘭的一種“派生形式，管端有錐形密封面，目前在高壓管道上仍有使用。
這類管件尚未完全標準化，它們多半采用管子或鋼板就地彎曲焊接而成。對于DN125毫米以下的鋼管，在工作壓力小于0.6Mpa而又不需要拆卸時，大都不用獨立的管件，而用短管彎曲后直接焊接于管路上；倘若壓力較高或需要經常拆卸清理時，則應制成獨立的管件，再用法蘭連接于管路上。圖4-2所示的，即為常見的幾種鋼管彎制的管件.
橡膠管是用天然或人造生橡膠與填料（硫磺、碳黑和白土等）的混合物,經加熱硫化后制成的撓性管子。橡膠管能抵抗多種酸堿液，但不能抵抗硝酸、有機酸和石油產品.橡膠管只能用作臨時性管路及某些管路的撓性連接件,不得作永久性的管路。
不銹性石墨管按生產方法可分為：壓型不銹性石墨管和浸漬類不銹性石墨兩種.不銹性石墨管化學性質穩定，線膨脹系數小，導熱性好,不污染介質，因而能耐酸堿腐蝕，耐溫度急變,并能保證產品的存度,所以在鹽酸、硝酸、硫酸、制堿工業中得到了廣泛的應用.
無縫鋼管強度高，可用在重要的管路上，如高壓蒸汽和過熱蒸汽的管路，高壓水和過熱水的管路，高壓氣體和液體的管路,以及輸送燃燒性、爆炸性和有毒害性的物料管路等。各種熱交換器的管子大都采用無縫鋼管.中、低壓管路無縫鋼管的最大工作溫度：碳鋼為250℃；優質碳鋼（如10號鋼）為450℃。高壓管路均用優質碳鋼（如20號鋼）制的無縫鋼管.最大工作溫度為200℃.
玻璃管的化學耐蝕性也很好，除氫氟酸、含氟磷酸、熱的濃磷酸以及熱濃堿液以外，對大多數酸類、稀堿液及有機溶劑等均耐蝕。用于制造化學管路的玻璃管，是熱穩定性與耐蝕性能良好的硼玻璃和不透明的石英玻璃.玻璃管的優點是耐蝕、清潔、透明、易于清洗、流體阻力小、價格低廉；其缺點是耐壓低，容易損壞.
塑料管的主要優點是化學穩定性高、質輕、機械性能和加工工藝性能良好;其缺點是僅能在相當狹窄的溫度范圍內保持其機械強度。
在低碳鋼表面滲鋁或熱浸鍍鋁后，便成為滲鋁鋼管這樣可大大提高鋼材的耐熱抗氧化性和對某些介質的耐腐蝕性；
(1)焊接:所有壓力管道盡量采用焊接,管徑大于32mm且厚度在4mm以上采用電焊;管徑在32mm以下，厚度在3.5mm以下采用氣焊；
水?煤氣鋼管是由扁鋼管坯卷成管形并沿對焊縫接而成的，因為它常用來輸送水和煤氣，故稱為水?煤氣管。
水?煤氣鋼管廣泛應用在小直徑的低壓管路上，如給水、煤氣、暖氣、壓縮空氣、蒸汽凝液、廢氣、真空及某些物料管路.正常工作壓力,普通鋼管不大于0.6MPa,加厚鋼管不大于1。0Mpa。正常工作溫度不宜超過175℃.
輸送強烈腐蝕性或高溫的介質時，采用不銹、耐酸鋼或耐熱鋼制的無縫鋼管。此中無縫鋼管也可用熱軋而成,或再冷拔成尺寸較小的管子。耐熱鋼管的最大工作溫度為850℃。
普通鑄鐵管一般用灰口鐵鑄造,耐蝕性好，但質脆，不抗沖擊。常用于埋地給水管道、煤氣管道和室內排水管道。
簡單來說，法蘭即聯在管子或筒體、封頭端部的一圈圓盤.圓盤上均勻地分布若干個螺栓孔，是將管道或容器作可拆連接時常用的重要零件。
?。?) 整體法蘭。見圖4—7（a)，它常用于閥門及其它管件的設計，與之一起鑄造或鍛造成整體.對于鑄鐵或鑄鋼的設備，法蘭是與本體一起鑄出。整體法蘭一般都帶有錐頸,以提高法蘭的強度和剛度。
化工生產中，常用管材的種類很多，按材料可分為金屬管、非金屬管和襯里管三大類.
管子的外徑用字母D標志,其后附加外徑數值，例如外徑為108毫米的管子用D108表示.管子的內徑用字母d標志，其后附加內徑數值，例如內徑為100毫米的管子用d100表示。
管子的規格一般用外徑×壁厚表示。例如外徑為108毫米，壁厚為4毫米的無縫鋼管表示為：無縫鋼管Φ108×4。
（2） 帶頸對焊法蘭。如圖4—7(b)，又稱高頸法蘭，由于錐頸的作用,可加強法蘭的剛度，并可提高其承載能力，故此種法蘭廣泛使用于石油化工裝置壓力、溫度較高，以及易燃易爆或有毒介質的重要場合。特別是在壓力、溫度交變循環條件下,應使用帶頸對焊法蘭.此種法蘭一般用鍛壓工藝生產,直徑較大時也可用專門軋制的法蘭角鋼熱煨成型。
(3)絲扣：適用于管徑小于65mm，工作壓力在4 kgf/cm2以下的溫度低于100℃的水管或低壓煤氣管；

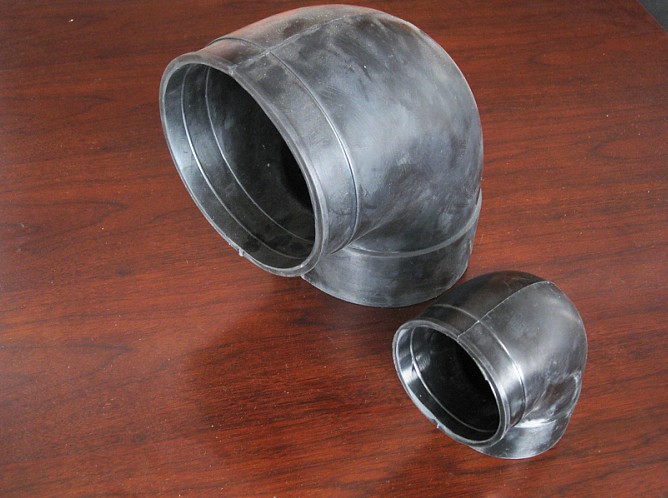

管件是管路中的重要零件，它起著連接管子、改變方向、接出支管和封閉管路等作用。同一個管件有時也能起幾種作用?，F(xiàn)將各種常用的管件分述如下：
另外，承插焊法蘭僅用于DN80mm以下的小口徑管道上。由于它和管子的連接為單面填角焊,管端與法蘭間一般留有2mm的間隙,故不應使用于具有縫隙腐蝕或強腐蝕性介質，也不適用于易燃易爆或有毒介質.
?。?) 松套法蘭。有平焊環松套法蘭、對焊環松套法蘭和翻邊松套法蘭等，分別示于圖4—7（f)、(g）、(h）。其特點是法蘭盤和管子或設備連接不固定，而是松套在焊環或翻邊上,并在焊環或翻邊上設置密封面。活套法蘭主要適用于有色金屬(鋁、銅）和不銹鋼的管道或設備上，法蘭盤不與介質接觸，可采用普通碳鋼制造，以節省貴重金屬，并容易制造，便于對中安裝。
鉛管對硫酸具有良好的耐蝕性,因此廣泛應用于硫酸工業中，但由于鉛有強度低、密度大、抗熱性差等缺點,故近來已逐漸為各種耐酸合金與塑料所代替。
非金屬管在化工廠的管路系統中占有特別重要地位，它有逐漸代替金屬管的趨勢?，F(xiàn)將幾種常見的非金屬管簡單介紹如下：
陶瓷管的化學耐蝕性很好,除氫氟酸外，對其它物料都是耐蝕的（對磷酸與堿類耐蝕性較差）。
管子和管路附件的公稱直徑是為了設計、制造、安裝和修理的方便而規定的一種標準直徑.一般情況下,公稱直徑的數值既不是管子的內徑,又不是管子的外徑，而是與管子的內徑相接近的整數。
公稱直徑用符號DN表示,其后附加公稱直徑的數值。例如:公稱直徑為100毫米，用DN100表示.
公稱壓力是為了設計、制造和使用的方便而規定的一種標準壓力，用PN表示，其后附加壓力數值。例如：公稱壓力2。5Mpa用PN2.5表示.
(1)物料管道 用來輸送原料、半成品、成品或廢料的管道。這是生產中的主要管道.
(2）輔助管道 即用來輸送輔助介質的管道。如加熱用的蒸汽管路，冷卻用的冷水管道，清洗物料用的清水管路和吹除用的壓縮空氣管路等等.
紫銅管和黃銅管都是拉制或擠壓的無縫管，主要用于制造換熱設備、制氧設備中的低溫管路，以及機械設備中的油管和控制系統的管路。當工作溫度高于250℃時,不宜在壓力下使用紫銅管和黃銅管。紫銅管和黃銅管可以采用翻邊活套法蘭,釬焊、螺紋和活管結連接。
鋁管是拉制而成的無縫管，它主要用來輸送濃硝酸、醋酸、甲酸以及其它介質,但不能抵抗堿液。工作溫度高于160℃時，不宜在壓力下使用鋁管。鋁管可以用翻邊活套法蘭或熔焊連接。
混凝土管和鋼筋混凝土管便于就地取材、制造方便,而且可根據抗壓的不同要求制成無壓管、低壓管、預應力管等,所以在排水管道系統中得到普遍應用。
(3)搪瓷管化工搪瓷管是由含硅量高的瓷釉通過900℃左右的高溫煅燒，使瓷釉密著于金屬管表面而制成的;
鑄鐵管的管件已經標準化。按用途可分給水（上水）鑄鐵管件和排水(下水)鑄鐵管件。
給水鑄鐵管的管件有:彎頭、三通、四通、異徑管等數種。這種管件常做成軸承、法蘭或混合連接，如圖4—4所示。
排水鑄鐵管的管件種類和式樣更多,如圖4—5所示。給水鑄鐵管和排水鑄鐵管的管件很容易從外形上辨別出類，排水管管件的管壁薄，承插口淺,幾何形狀比較復雜,異形管件種類多，且一般情況下不使用90°彎頭。
（1)金屬管道 金屬管道的種類很多，主要有碳鋼管道、鑄鐵管道、不銹鋼管道和有色金屬管道等;
（2）非金屬管道常用的非金屬管道有塑料管道、陶瓷管道、玻璃管道、石墨管道等；
硅鐵管可分為高硅鐵管和抗氯硅鐵管兩種.高硅鐵能抵抗多種強酸的腐蝕，而含鉬的抗氯硅鐵可抵抗各種濃度和溫度的鹽酸，因而是很好的耐蝕材料。高硅合金的鑄件硬度大，只能用金剛砂輪修磨或用硬質合金刀具來加工。高硅合金制件受到輕微敲擊、局部受熱或急劇冷卻時，皆易破裂；但是由于其耐蝕性好，故在化工廠中仍廣泛采用。
硬聚氯乙稀塑料管的管件可用短段的管子就地彎曲焊制而成。在壓力0。2—0。3Mpa下輸送熱液（80—90℃）的硬聚氯乙稀管件，必須進行裝鎧加強，以減小硬聚氯乙稀管所受的張力。如圖4—6所示，為用鋼管裝鎧的硬聚氯乙稀90°彎頭和斜三通。
